Ausstattung und Größen

Sie sehen hier die Standardausstattung von einem Hydrobaffle - Mobiler Damm. Je nach Einsatzgebiet kann die Position einzelner Elemente angepasst werden.

Das System ist eine eigenständige Einheit welche alle Bestandteile bereits integriert hat um zu funktionieren. Das bedeutet wenn es aufgebaut wird muss nicht an zusätzliche Einzelteile gedacht werden. Bauliche Maßnahmen sind ebenfalls weder vor noch nach dem Einsatz erforderlich.

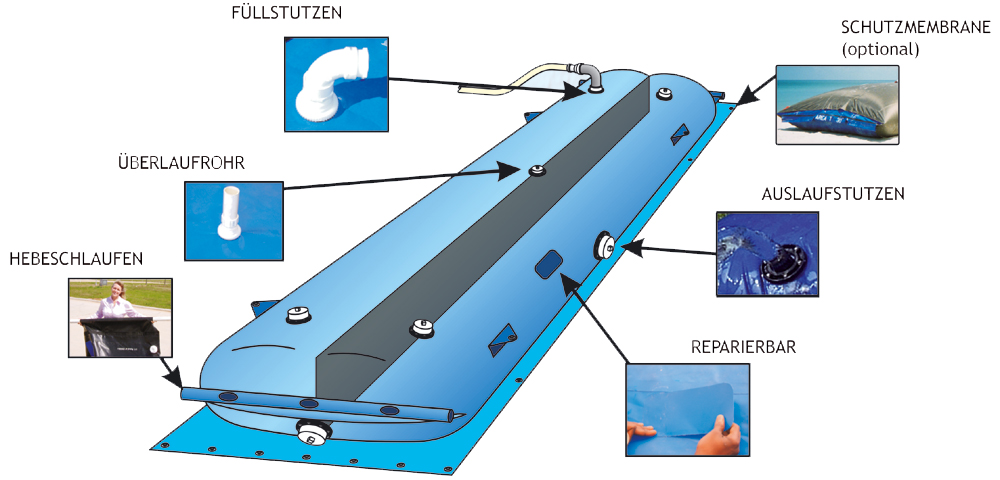

schematische Dartellung: Ausstattungsmerkmale mobiler Damm Hydrobaffle

FÜLLSTUTZEN

Die Füllstutzen sind in folgenden Größen verfügbar: 3/4 – 4-Zoll Storz Kupplung A - D

ÜBERLAUFROHR

Auf dem Hydrobaffle sind Überlaufrohre mittig platziert, die als Indikator für Überfüllung dienen.

AUSLAUFSTUTZEN

An den Enden des Hydrobaffle befinden sich Auslaufstutzen. 4 – 8 Zoll - Storz-Kupplung A-D möglich.

SCHUTZMEMBRANE

Die Schutzmembrane kann zusätzlichen Schutz bieten. Die Membrane wird je nach Einsatz an der unteren/oberen Seite oder rundum befestigt.

SCHIMMEL / UV

Das Material aus dem Hydrobaffle hergestellt wird hat Inhaltsstoffe welche es sehr resistent gegen Schimmelbefall und UV Strahlung machen.

HEBESCHLAUFEN

Die Hebeschlaufen helfen beim Verlegen und und Entleeren.

REPARIERBAR

Die Aussenhülle des Hydrobaffle ist reparierbar, in jeder Umgebung - feucht oder trocken.

Größe Höhe der Einheit (m) mit Freiboard Maximale Wasserhöhe (m)* Breite (befüllt) Liter pro lfm Überlappungslänge (m) ca. kg pro lfm (leer)
1 0,31 0,23 0,7 175 0,8 3
2 0,61 0,46 1,4 700 0,9 5
3 0,92 0,69 2,1 1600 1,4 8
4 1,22 0,91 2,7 2800 1,8 10
5 1,53 1,14 3,4 4400 2,3 14
6 1,83 1,37 4,1 6300 2,7 18
7 2,14 1,60 4,8 8600 3,2 21
8 2,44 1,83 5,5 11200 3,7 23

Obige Werte basieren auf flachem und trockenem Boden bei einer Wasserfliessgeschwindigkeit von bis zu 1m pro sec., direkt auf die Einheit.

* Max. Wasserhöhe ist abhängig vom Untergrund und Fließgeschwindigkeit, obige Werte sind Richtwerte.
